雙螺桿片材擠出機_雙螺桿片材擠出機_玖德隆機械有限公司JDL-65B雙螺桿片材擠出生產線

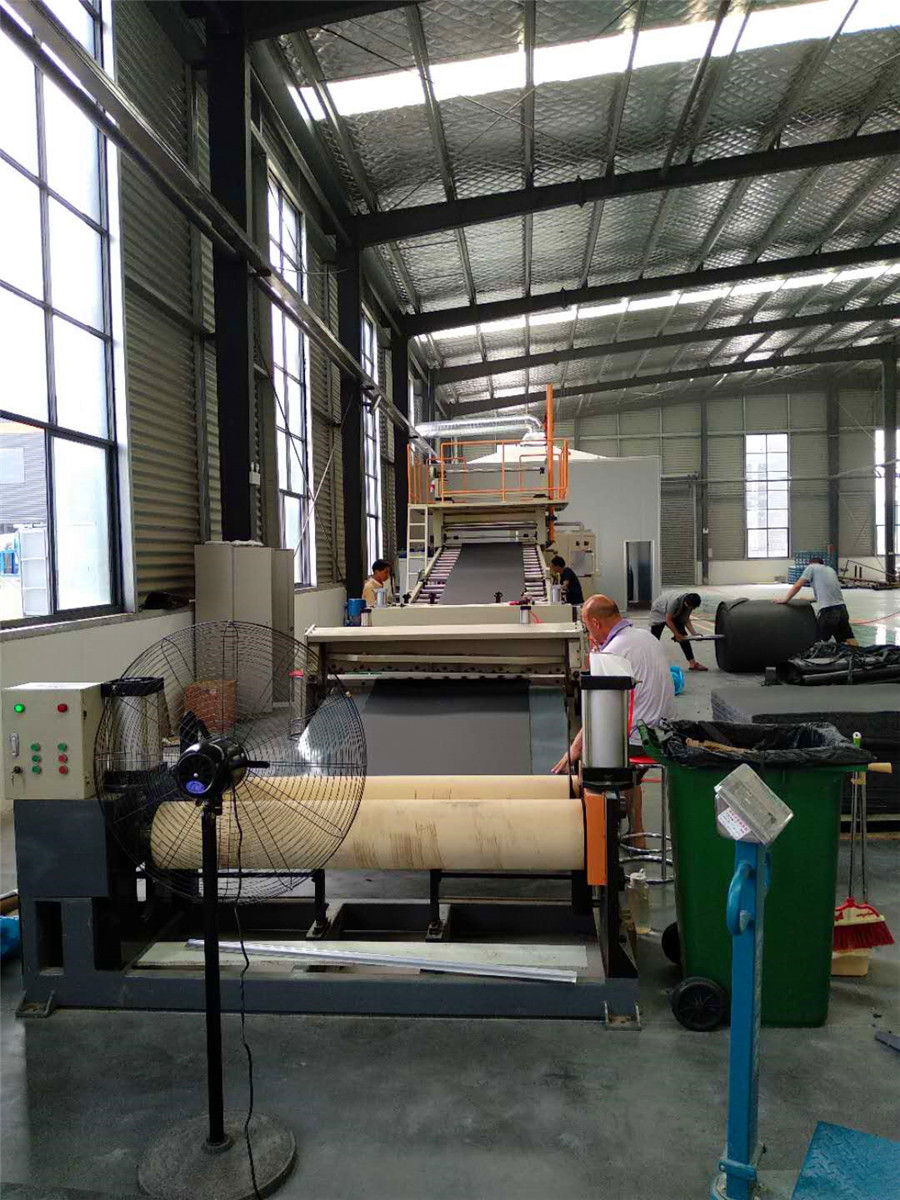

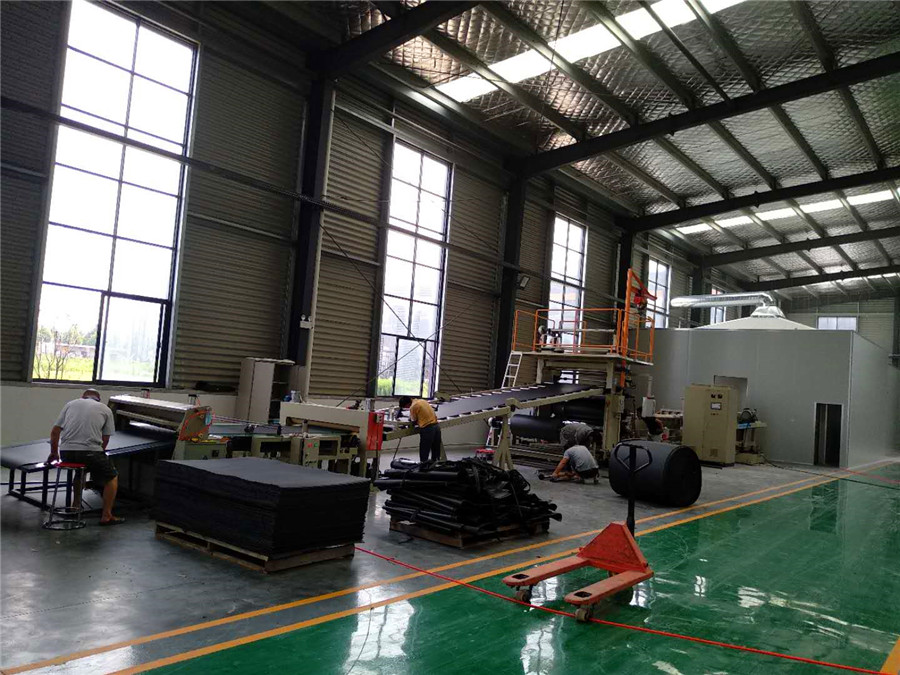

一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、雙螺桿片材擠出機擠出工藝：雙螺桿喂料機——JDL-65B雙螺桿擠出機-----液壓板式換網系統----熔體泵-----擠出機模具------L型三輥壓光機—--—三輥模溫機------托架冷卻------冷卻牽引切邊裝置-----計米器------雙工位收卷機-------主機采用：PLC人機界面控制Ⅲ、加工物料：PP+淀粉產品要求：厚度：0.7-1mm  寬度：680mm  厚度正負：0.05mm  產    能：200-300公斤/小時（取決于客戶的配方、工藝、生產條件）

雙螺桿片材擠出機設備特點：這套設備是環保型；整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，（發明專利號：CN201911312134.6）1.最大好處：主機0水排放；無水污染；環保好過2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，  4.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，節約水成本：2.2KW真空泵是每小時用水量是：0.25立方，24小時*0.25立方*300天*  3元水費=5400元水費/年  5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們設備比同類設備節能:10-15%電費6.三輥冷卻：水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統 7.減少成本：水池尺寸及成本：1.3米*3米*2.5米冷卻水池；大概成本：4萬左右8.減少成本：60立方冷卻水塔及2.2KW高壓水泵2臺及管道，2天水管施工：大概成本：3萬

二. 雙螺桿片材擠出機技術配置（一）雙螺桿喂料系統1)雙螺桿喂料機； 電機功率：1.5kw；調速控制：采用“三晶”變頻調速器；2）料斗里加V型攪拌；電機功率：0.55KW,轉速：1-2轉/分鐘

（二）JDL-65B雙螺桿擠出機

雙螺桿片材擠出機1、減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：500rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）2、減速箱冷卻系統；油泵功率：1.1kw；采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統

雙螺桿片材擠出機3、主機1）交流電機；功率：90kw；欣涔”變頻電機，三晶,變頻調速器。

雙螺桿片材擠出機4、螺桿:特殊螺桿1）直徑：φ62.4mm；長徑比48:1螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；

雙螺桿片材擠出機5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十二節L=240mm/節，第一節筒體為進料筒體，第六.十節筒體為抽真空;其余筒體為閉口筒體；筒體采用軟水冷卻；2）加熱區段：進料區不加熱，其他采用優質鑄鋁加熱器。

雙螺桿片材擠出機6、水冷卻系統1）水泵泵電機功率：0.55kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統

 雙螺桿片材擠出機 7、抽真空系統：1）真空泵功率：2.2kw；抽真空水箱為不銹鋼材質；2）采用環保風冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，采用閉環循環系統

雙螺桿片材擠出機8、液壓板式機換網：1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）

（三）雙螺桿片材擠出機計量泵1）規格：JDL-150cc,驅動功率11Kw電機,變頻控制，三晶變頻器，計量泵最高轉數        0-60轉/分2）計量泵與減速箱連接，采用萬向聯軸器，泵的入口及出口各配一個壓力傳感器，

（四）雙螺桿片材擠出機片材模具：產品要求：厚度0.7-1mm,公差±0.05mm；制品寬度：680mm    1） 出料有效寬度780mm；制品寬度680mm；制品厚度0.7-1mm，模頭材料：P20鋼材，模頭流面鍍硬鉻處理。

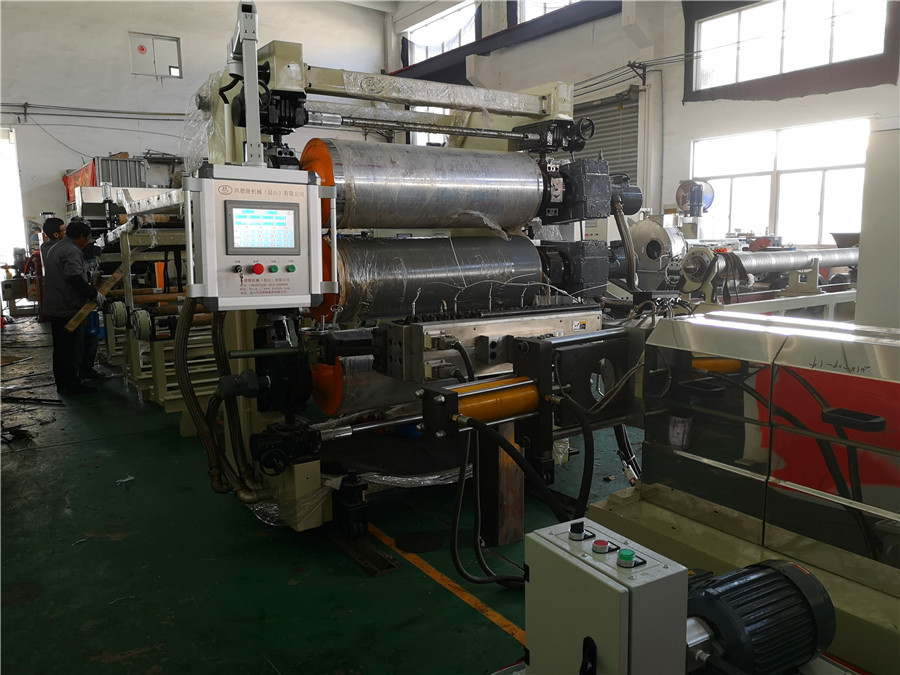

（五）雙螺桿片材擠出機三輥壓光機JDL-900   《一套》1、機架：采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。形式：L型2、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用交流變頻電機，功率：1.5kw×3臺;三輥線速度為0-6米分鐘

3)雙螺桿片材擠出機輥筒1) 輥筒直徑：平輥φ400mm  /中輥φ400mm/上輥φ400mm，輥面寬度900mm2) 輥筒控溫水進出口徑：11/4”輥筒圓度：0.005mm,輥筒同軸度：φ0.012mm,輥筒表面粗糙度：Ra0.025μm,輥筒外圓表面淬硬HRC55～60,淬硬深度3～5mm；輥筒表面鍍硬鉻，t=0.08～0.103) 輥筒壁厚：35mm,輥筒軸承組：采用日本NSK耐高溫雙列圓柱滾子調心軸承,軸承座：結構為剖分式，以便快速更換輥筒。上蓋上開潤滑孔，方便維護。

4、雙螺桿片材擠出機輥筒調距裝置1) 輥筒上下采用電動渦輪蝸桿升降。微調為手動，并兩端可單獨調節，調節范圍0-70mm，2) 輥筒間隙調整采用絲桿結構，手動微調，微調范圍：1-5mm，刻度盤指示

5、雙螺桿片材擠出機移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成,  傳動電機功率：0.37kw,采用雙級減速器傳動，移動平穩，亦可手動微調2) 二輥前后移動導軌要求長度為:2500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺絲

（六）雙螺桿片材擠出機輥筒控溫裝置（一組/套）1)    輥筒的控溫由水溫控制箱來完成,最高控制油溫90℃   2）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量， 3）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循不需要接外循環水冷卻，不用徘外水；采用閉環循環系統

（七）雙螺桿片材擠出機冷卻牽引切邊裝置1) 牽引電機功率：0.55kw,    壓輥為橡膠輥，主動輥為橡膠輥牽引   牽引輥直徑：φ150mm牽引被動輥有效提升距離為：50mm 2) 托架總長8米.，分兩段，方管結構。過渡冷卻輥材質：φ63不銹鋼，輥面寬度900mm  3) 兩側兩把切刀可有效切除廢料，使片材達到所需要的寬度,安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度

（八）雙螺桿片材擠出機雙工位收卷機（二個輥筒）1）鋁制收卷氣漲軸 :71*900mm,最大收卷直徑 Φ500mm,最高線速度：V=10米/分。2）飛刀切斷系統一套，放卷平臺一件http://www.xingbao-motor.com/xingyedongtai/2020-06-19/180.html
