雙螺桿造粒機-節能環保-玖德隆機械有限公司 JDL-75B雙螺桿水拉條造粒機組
一、系統機組技術參數
Ⅰ、機器顏色:主機為公司標色；電柜為電腦色

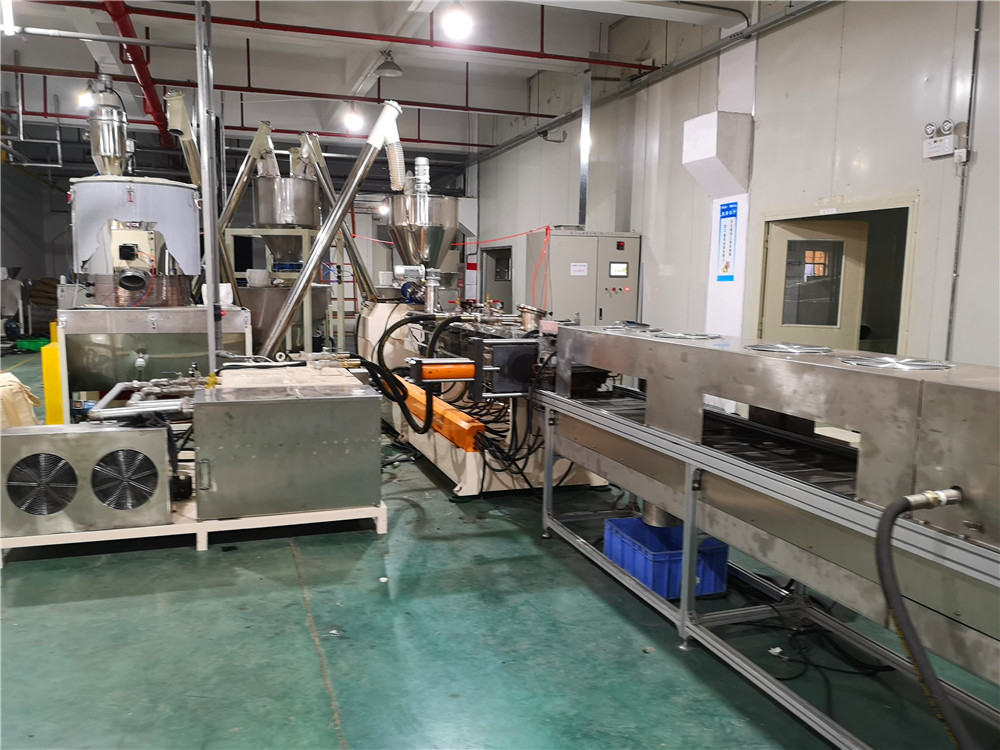

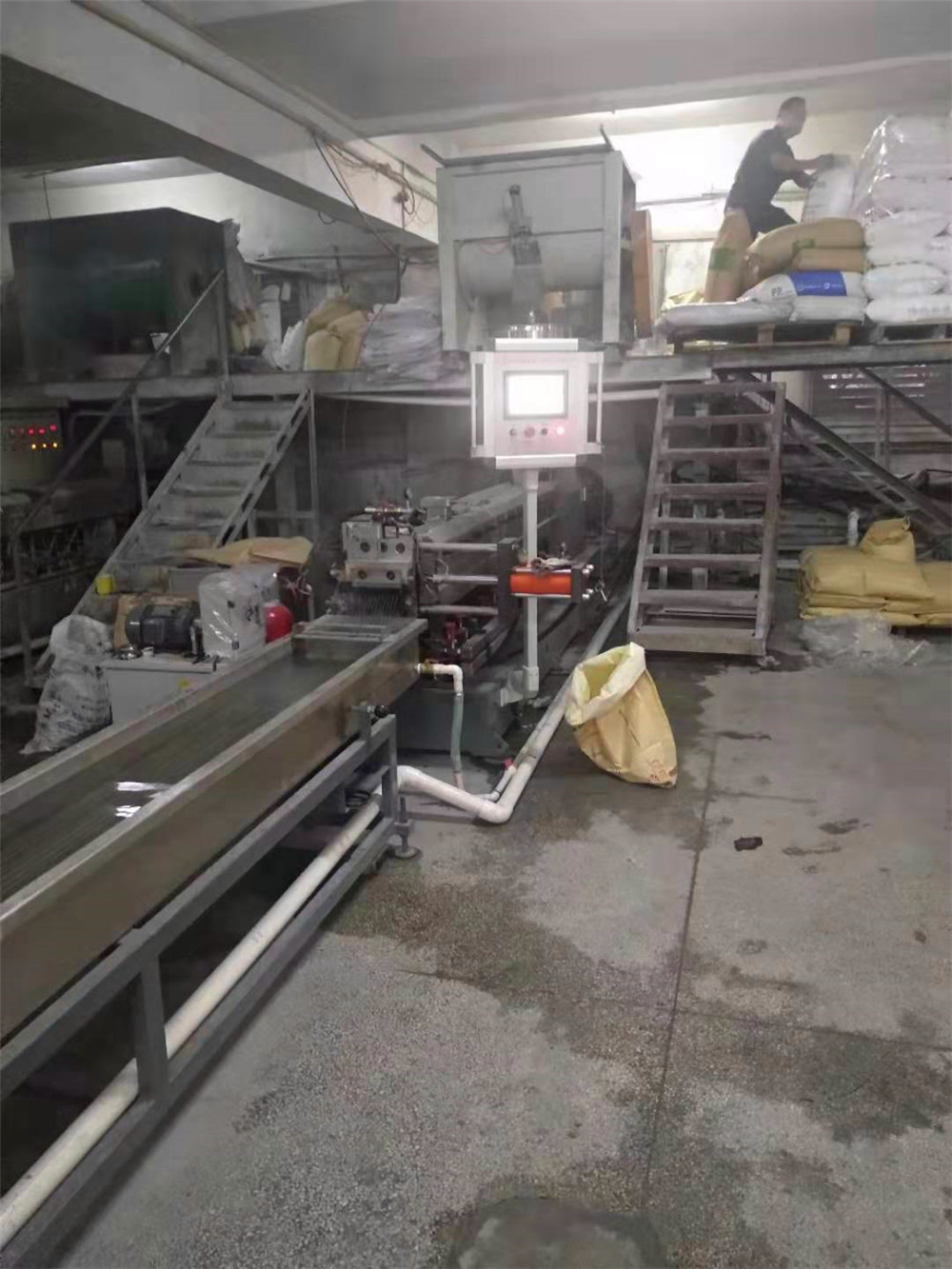

Ⅱ、造粒工藝： 雙螺桿喂料機——JDL-75B雙螺桿擠出機——-液壓板式換網——拉條機頭(特殊)------6米不銹鋼水槽------3臺吹干機-----龍門切粒機-------2.5米加長振動篩----風冷成品料倉----主機采用：人機界面控制
Ⅲ、作業物料： TPE草坪填充
產 量：500-800公斤/小時（作業條件不同，產量稍有不同）
設備特點：這套設備主機是環保型；主機設備不需要接外循環水系統;自帶循環冷卻統是 我公司專利產品
1.最大好處：主機0水排放；無水污染；環保好過
2.雙螺桿齒輪箱冷卻采用：采用環保冷卻系統（環保型：公司專利）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞
3.雙螺桿主機水箱冷卻系統采用：采用環保冷卻系統（環保型：公司專利）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統
4.真空泵采用環保冷卻系統（環保型：公司專利）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統,節約水成本：2.2KW真空泵是每小時用水量是：0.25立方，24小時*0.25立方*300天* 3元水費=5400元水費/年
5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們?cè)O(shè)備比同類設備節能:10-15%電費
二、機組配置
（一）強制喂料系統
1) 雙螺桿喂料機； 電機功率：1.5kw；調速控制：采用“三晶”變頻調速器；
2）料斗里加V型攪拌；電機：0.55kw;轉速：1-2轉；防止物料架橋
1、減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：500rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）
2、減速箱油冷卻系統
1）油泵功率：0.55kw；采用環保風冷卻系統（環保型：公司專利）不需要接外循環水冷卻，公司專利產品
3、主機
1）交流電機；功率：132kw； “欣涔”變頻電機。電機“三晶”變頻調速器。
4、螺桿:特殊螺桿
1）直徑：φ71mm；長徑比52:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；
2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；
3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；
5、料筒
1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十節，L=290mm/節，第一節筒體為進料筒體，第六節筒體為自然排氣；第八節筒體為抽真空;其余筒體為閉口筒體；筒體采用軟水冷卻；
2）加熱區段：進料區不加熱，機頭采用鑄銅加熱器;其他采用優質鑄鋁加熱器。
6、水冷卻系統
1）水泵電機功率：0.55kw；自動控水電磁閥；不銹鋼水箱；采用環保風冷卻系統（環保型：公司專利）不需要接外循環水冷卻
7、抽真空系統：
1）真空泵功率：2.2kw；抽真空水箱為不銹鋼材質；采用環保風冷卻系統（環保型：公司專利）不需要接外循環水冷卻
8、液壓板式換網：
1）換網器，板式過濾自動換網器，流量截面為圓形；
2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
9、機頭裝置：
1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力
（三）水拉條輔機
1）水槽：一臺，L=6米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件；不銹鋼材質，
2）吸干機：三臺，功率1.5kw；與物料接觸件均為不銹鋼材質。
3）龍門切粒機：壹臺，功率7.5kw，變頻調速；切粒機動刀刀口采用鎢鋼材質
4）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率:0.15KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ12mm，小孔直徑φ2.5mm，不銹鋼材質，
5）風吹料倉：一套，1m3料倉一件，不銹鋼材質；采用φ130mmPVC軟管管聯接；5.5kw物料輸送風機。
（四）隨機備件與工具：
1）螺紋元件 300mm
2）排氣室“O”型圈 1件
3）內六角扳手 1套
4）銅棒φ30×250mm 1根
5）熱電偶 1個
6）固態繼電器 1個
7）接觸器 1個
8）熔斷器 2個
9）熱保護器 1個
（五）隨機文件：1套，包括
1）電氣安裝圖紙一套(即電路圖面一套)，擠出機說明書一本（內容包括操作規程以及易損件清單以及易損件圖面）
2）變頻器說明書一份，機組發貨清單一份,主要電氣元件說明書一份,機組合格證一份
(六) 電器控制系統
1）3X380V，交流50HZ,交流接觸器：德力西,主 機空 開：德力西, 變頻器: “三晶”,速度調整、顯示：10寸觸摸屏、PLC。
2）電氣控制柜控制包括溫控系統、驅動系統、聯鎖聯控系統; 機頭設有熔體壓力及熔體溫度顯示，其中熔壓與主機聯鎖，實現超壓保護,主機溫控系統采用溫控模塊，有雙通道、PID參數自整定及加熱器斷路指示等功能；
