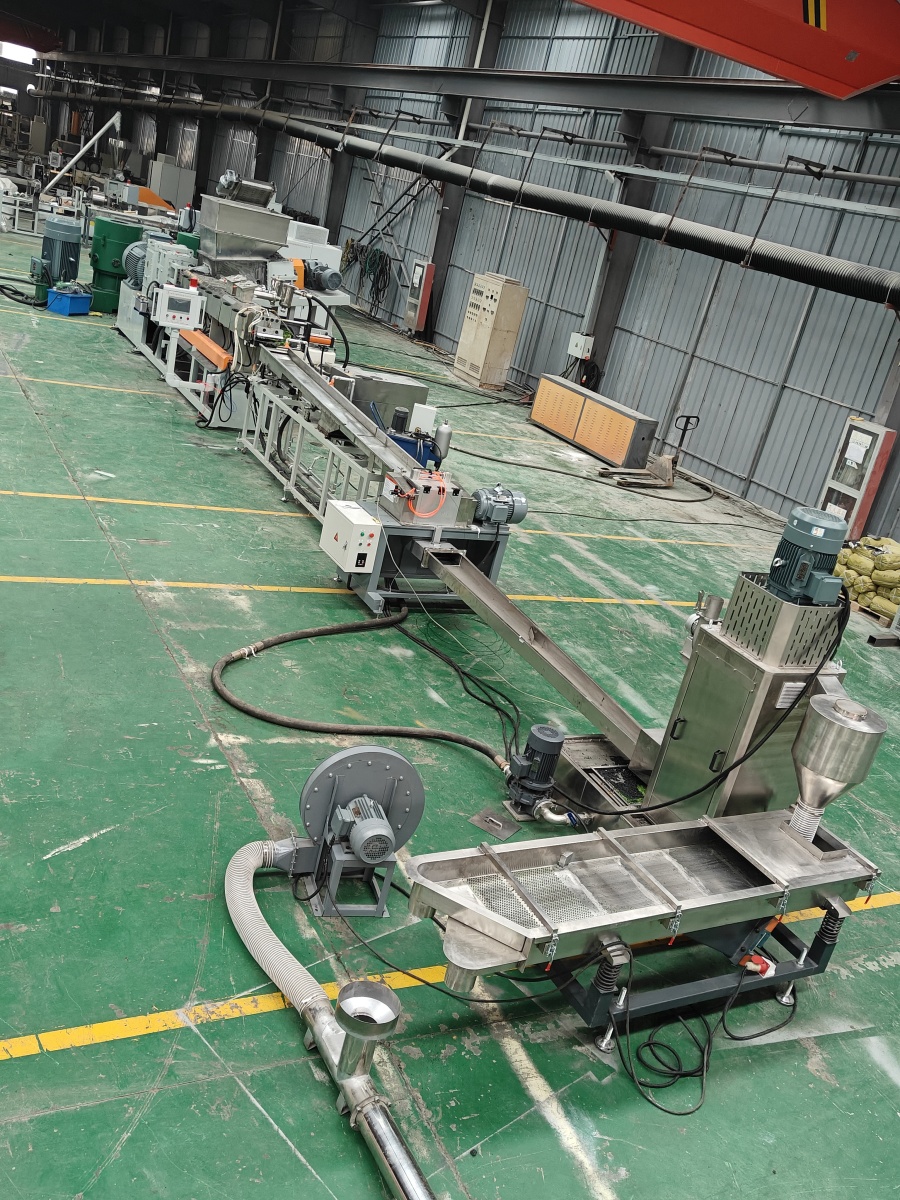

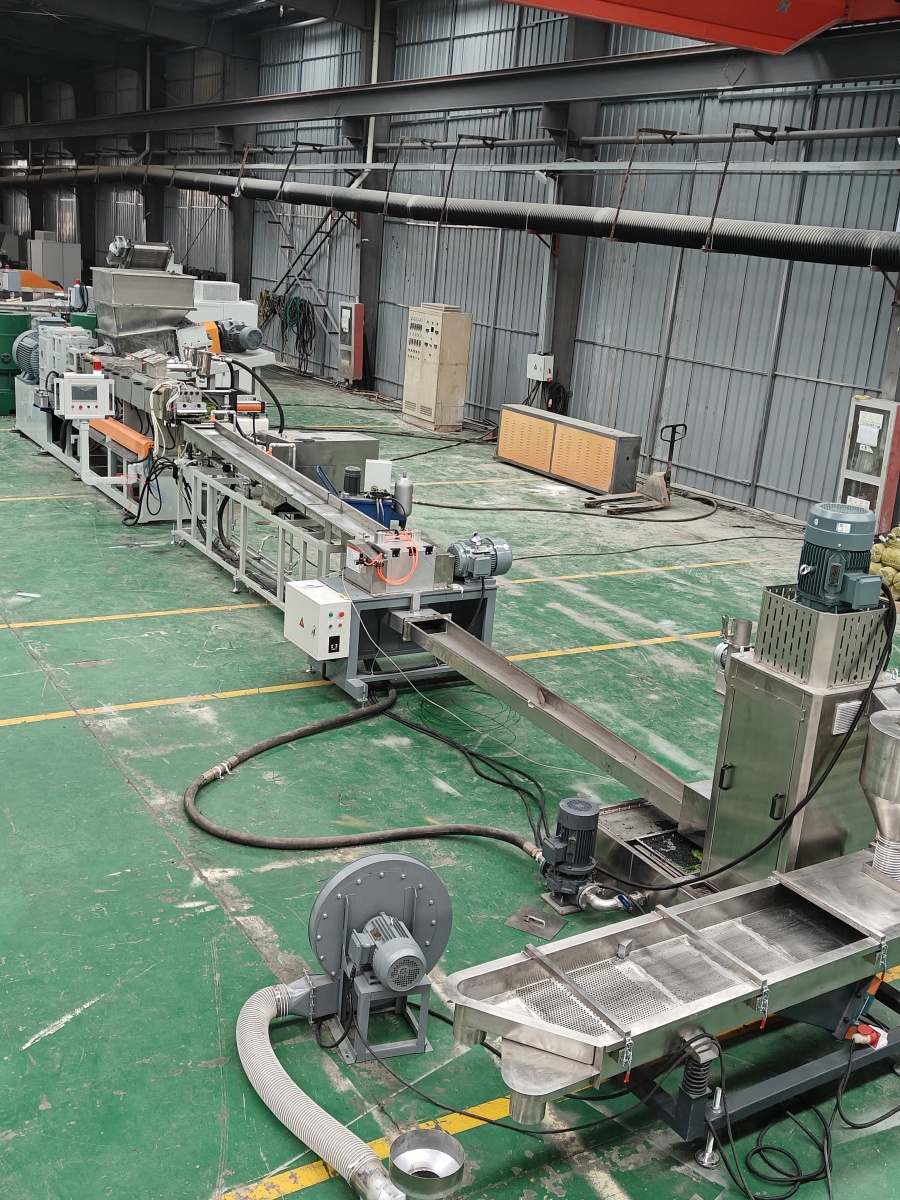

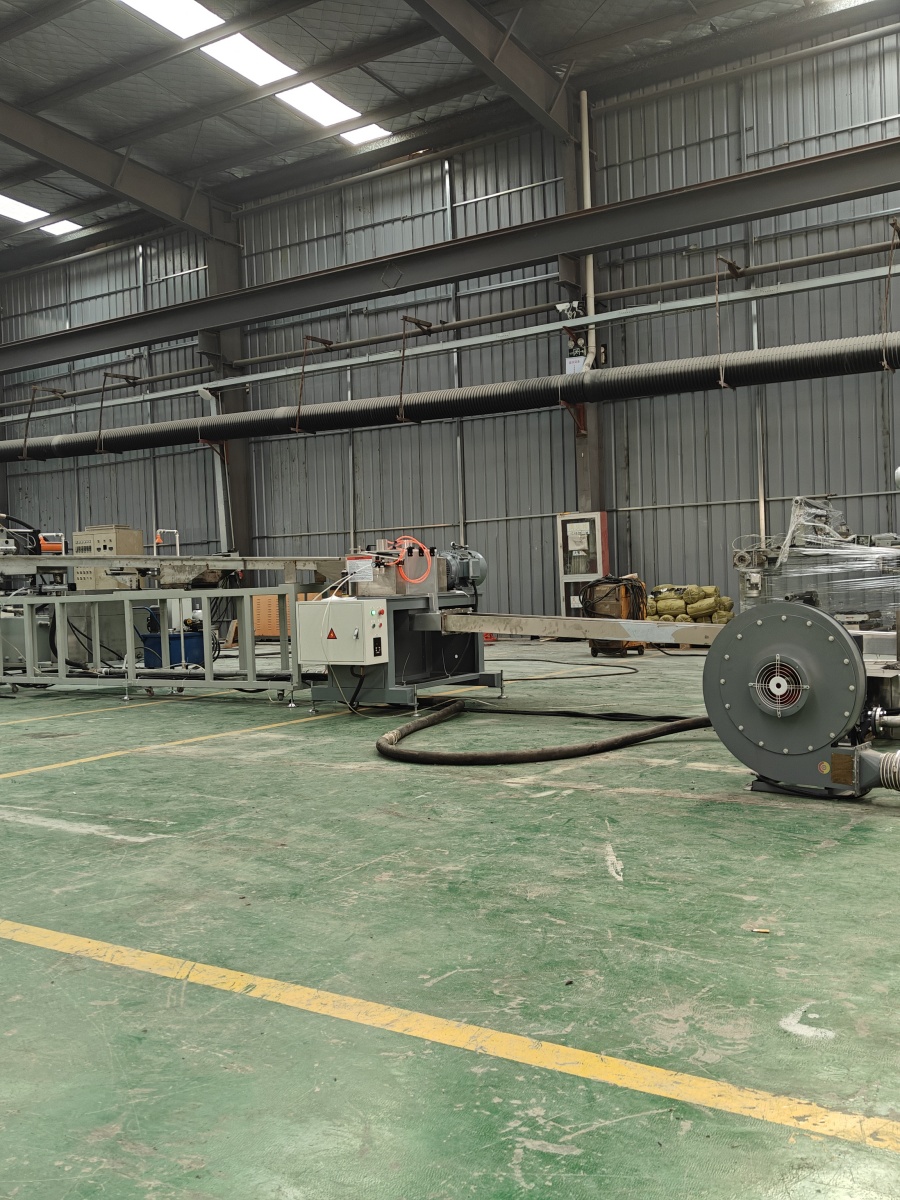

雙螺桿水環造粒機_JDL_雙螺桿水環造粒機JDL-85D雙螺桿水環造粒機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：雙螺桿計量式喂料——-JDL-85D雙螺桿擠出機----——液壓板式換網——水環熱切模頭------水泵-----離心脫水機------2.5米加長振動篩----一級旋風分離器-----風冷成品料倉------噸袋自動稱重系統----- -主機采用：PLC控制 Ⅲ、作業物料：PE輻照交聯料    產    量：1噸/小時（作業條件不同，產量稍有不同）二、機組配置（一）雙螺桿喂料系統1)雙螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器；料斗加大2)料頭加大能裝400公斤物料，料斗四周加支撐，（二）JDL-85D雙螺桿擠出機  1、高扭矩減速箱D型.高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）2）減速箱冷卻系統；1）減速箱冷卻系統油泵功率：1.1kw；采用板式交換器一件，交換能力：3平方3、主機1）交流電機；功率：250kw采用：“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器4、螺桿:特殊螺桿1）直徑：φ81mm；長徑比44:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金整體襯套；共十一節，L=320mm/節，第一節筒體為進料筒體，第六.十節筒體為自然排氣；其余筒體為閉口筒體；筒體采用軟水冷卻；2）加熱區段：進料區不加熱，采用優質紅外線加熱器。第：二.三區加熱器功率加大6、水循環冷卻系統1）水泵泵電機功率：3kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式熱交換器2個,每個3平方3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）7、液壓板式換網：180型 通水冷卻1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）8、水環機頭裝置：180型1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（三）水環模面熱切輔機系統1）水環模面熱切造粒機：4級電機，功率1.5kw；熱切刀一套、電機聯軸器一件,“杰特或羅賓康”變頻調速器2）水環切粒罩：臥式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;水環切粒罩與法郎為一體式;3）水泵一臺，功率3kw；5米不銹鋼加大型導流槽： 4）離心脫水機：一臺，電機功率11kw，加大型水箱為優質不銹鋼材質；離心脫水機加排氣風機5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最小； 6）一級旋風分離器：φ600mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；連接方式：4kw物料輸送風機；7）風吹成品料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；（四）噸袋自動稱量系統1）中間料倉一件，優質不銹鋼材質；自動稱料系統：1套，傳感器：大洋傳感器、2) 高精度和準確性：能夠提供精確的重量測量，減少誤差。稱重系統達到設定重量后，閥門自動關閉，并報警，提醒工人過來更換噸袋3）實時記錄每天生產數量，減速工人勞動強度雙螺桿降解片材擠出機  http://www.xingbao-motor.com/xinwenzixun/2022-12-19/251.html
